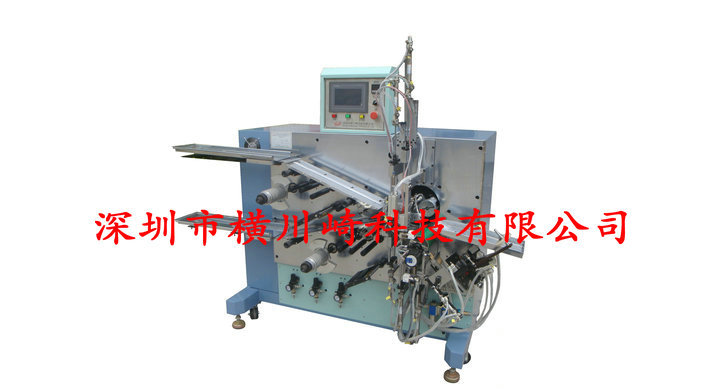

圆柱型锂电池卷绕机,电子烟半自动卷绕机
产品描述
适用于小圆柱型电子烟电芯卷绕的专用设备。
工艺流程：
经制片机制作的正负极极片以及隔膜在主动放卷后分别进过张力控制、除尘、极片纠偏、品质监测等动作，并在导轮及极片导送机构牵引下进入卷绕部，卷绕制作结束后，电芯由机械手取下后送至传输装置，进过计数后由输送带送至收集平台。
|
型号
|
HCQ-70
|
HCQ-18650
|
备注
|
|
项目
|
小圆柱型卷绕机
|
18650全自动卷绕机
|
全自动型
|
|
极片宽度
|
20~60mm
|
78~298mm
|
|
|
极片长度
|
≧140mm
|
600~2000mm
|
|
|
终止胶带宽度
|
15~25mm
|
14~20mm
|
|
|
卷针直径
|
∮2.0mm
|
≦0.5mm
|
|
|
卷针数量
|
单卷针
|
单卷针
|
|
|
极片最大直径
|
∮400mm
|
∮400mm
|
|
|
隔膜最大直径
|
∮300mm
|
∮300mm
|
|
|
极片隔膜内径
|
∮76.2mm
|
∮76.2mm
|
|
|
设备效率
|
≧10PPM
|
≧10PPM
|
根据极片长度
|
|
合格率
|
≧98%
|
≧98%
|
|
|
稼动率
|
≧95%
|
≧95%
|
|
|
电芯种类
|
小圆柱
|
18650圆柱
|
|
|
气源
|
0.5~0.7Mpa 80L/min
|
0.5~0.7Mpa 80L/min
|
|
|
电源
|
AC/220V 3.5KW
|
AC/220V 3.5KW
|
|
|
设备外型尺寸
|
1900L*1300W*1800H
|
1900L*1300W*1800H
|
|
|
设备重量
|
1000kg
|
1000kg
|
|
